BETON ALTYAPI SİSTEMLERİ

Muayene bacası, rögar ve menhol

Yağmur suyu ve kanalizasyon hatlarında kontrol, temizlik ve bakım erişimi sağlayan beton baca sistemleri. Ø 1000 ve Ø 1200 mm iç çaplı takımların elemanlarını, bağlantı ölçülerini ve teknik çizimlerini inceleyin.

Projenize uygun baca takımını seçin

Baca seçimi; boru bağlantı çapı, hat kotu, toplam derinlik, zemin koşulları ve üzerindeki yüklerle birlikte değerlendirilir. Taban, gövde bilezikleri, konik eleman ve kapak düzeni uygulama projesine göre belirlenir.

Aşağıdaki görsellerde model bazında ölçüler ve parça bilgileri yer alır. Donatı, bağlantı ve montaj detayları için onaylı proje esas alınmalıdır.

Muayene bacası kalite belgeleri ↗Uygulama videoları ↗

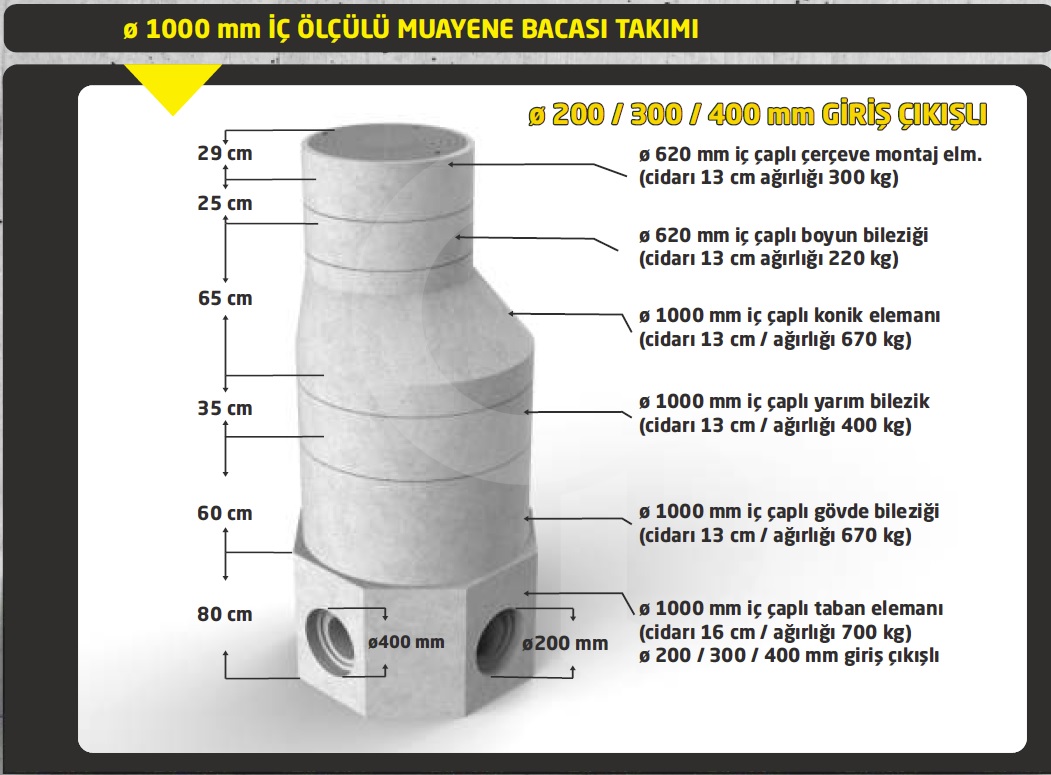

01 / GİRİŞ–ÇIKIŞ Ø 200 / 300 / 400 mm

Ø 1000 mm iç çaplı muayene bacası

200, 300 ve 400 mm giriş-çıkışlı boru hatları için taban, gövde, yarım bilezik, konik ve üst bağlantı elemanları.

Ø 1000 mm iç çaplı muayene bacası, Ø 200 / 300 / 400 mm giriş çıkışlı takım ölçüleri ve parça bilgileri
Ø 200 / 300 / 400 mm giriş–çıkışlı takım · Ayrıntıları incelemek için görsele dokunun.

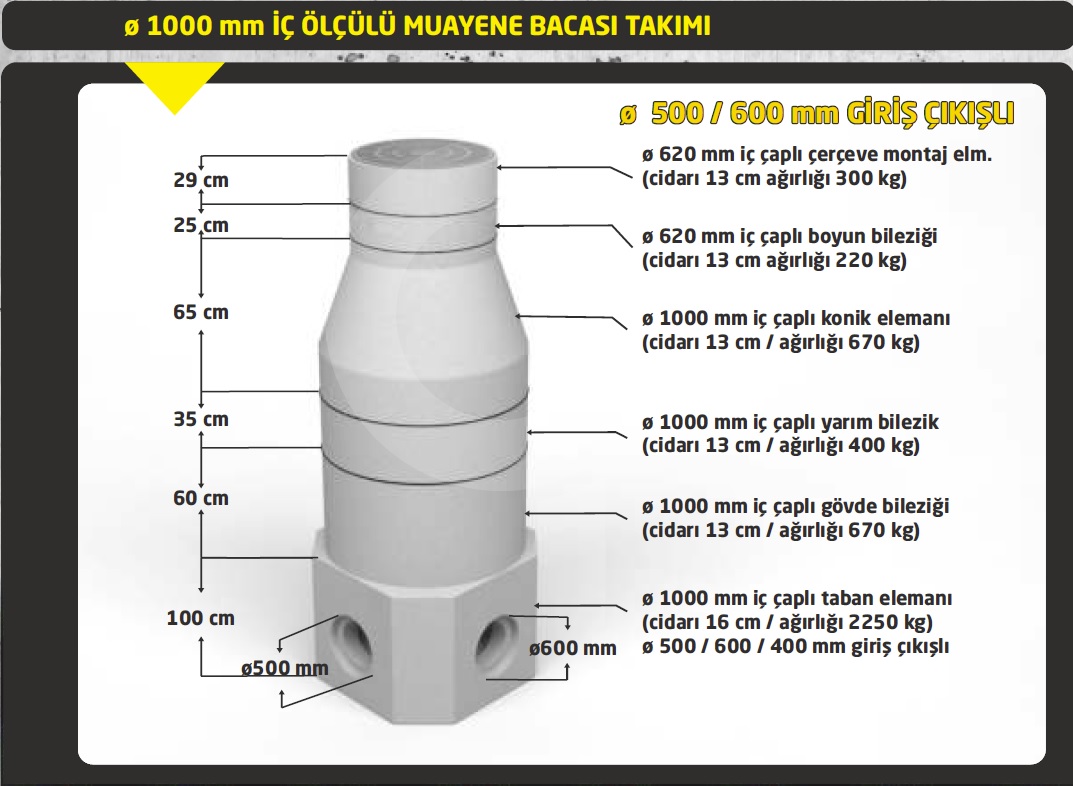

02 / GİRİŞ–ÇIKIŞ Ø 500 / 600 mm

Ø 1000 mm iç çaplı muayene bacası

500 ve 600 mm giriş-çıkışlı modelin elemanları, yükseklikleri ve bağlantı detayları.

Ø 1000 mm iç çaplı muayene bacası, Ø 500 / 600 mm giriş çıkışlı takım ölçüleri ve parça bilgileri
Ø 500 / 600 mm giriş–çıkışlı takım · Ayrıntıları incelemek için görsele dokunun.

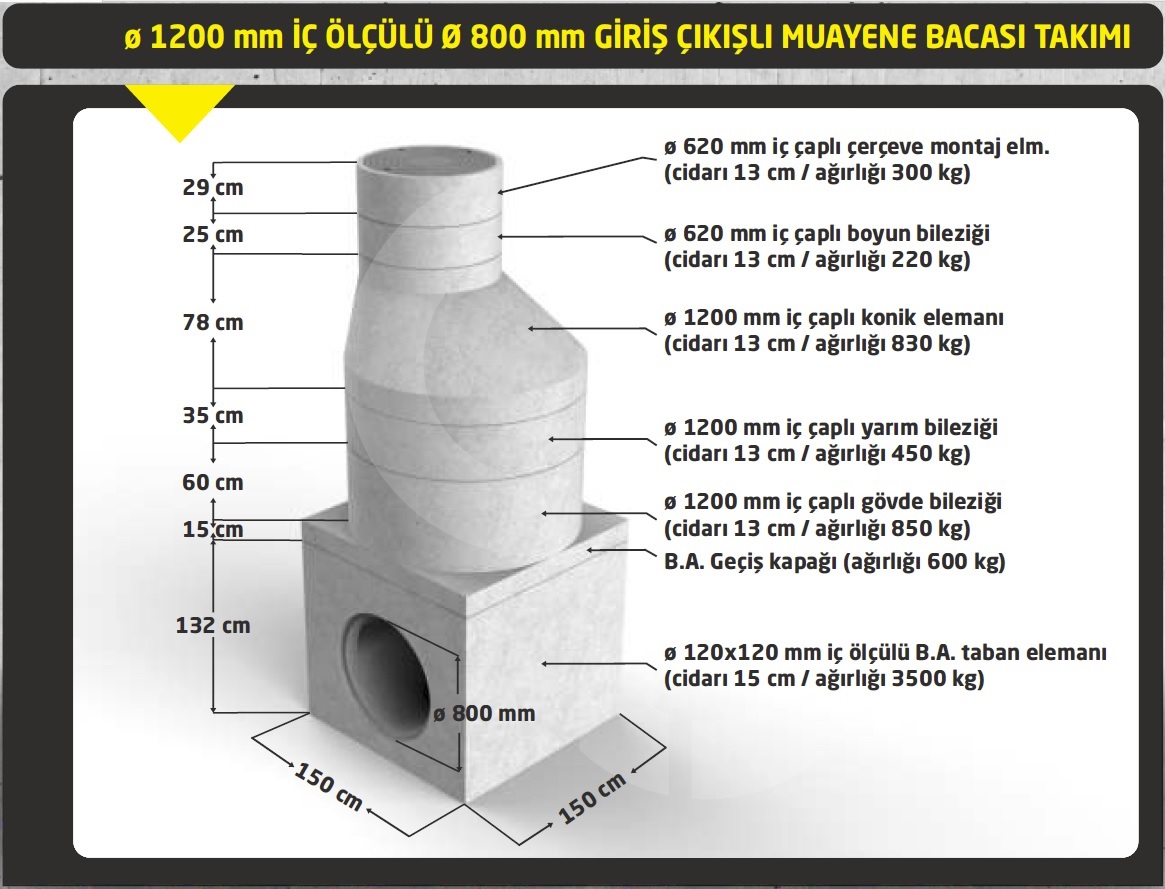

03 / GİRİŞ–ÇIKIŞ Ø 800 mm

Ø 1200 mm iç çaplı muayene bacası

800 mm giriş-çıkışlı taban, betonarme geçiş kapağı ve üst baca elemanlarının yerleşimi.

Ø 1200 mm iç çaplı muayene bacası, Ø 800 mm giriş çıkışlı takım ölçüleri ve parça bilgileri
Ø 800 mm giriş–çıkışlı takım · Ayrıntıları incelemek için görsele dokunun.

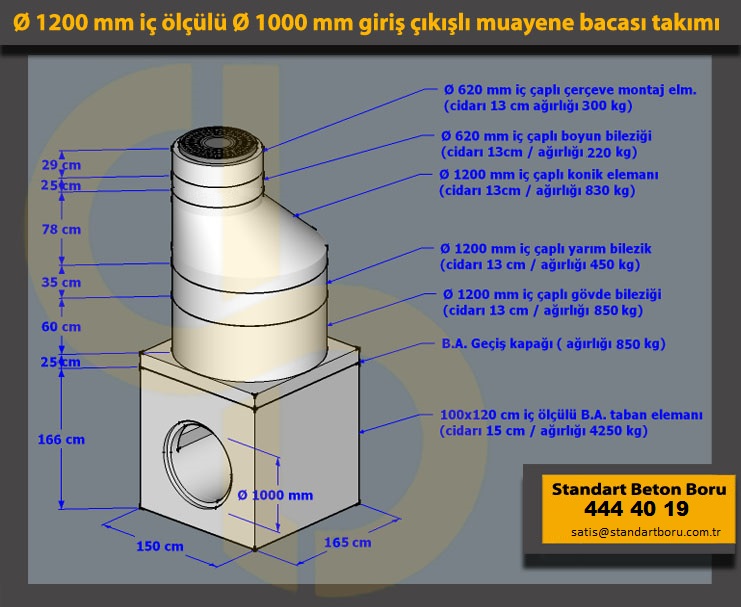

04 / GİRİŞ–ÇIKIŞ Ø 1000 mm

Ø 1200 mm iç çaplı muayene bacası

1000 mm giriş-çıkışlı modelin taban ve geçiş kapağı ile üst eleman ölçüleri.

Ø 1200 mm iç çaplı muayene bacası, Ø 1000 mm giriş çıkışlı takım ölçüleri ve parça bilgileri
Ø 1000 mm giriş–çıkışlı takım · Ayrıntıları incelemek için görsele dokunun.

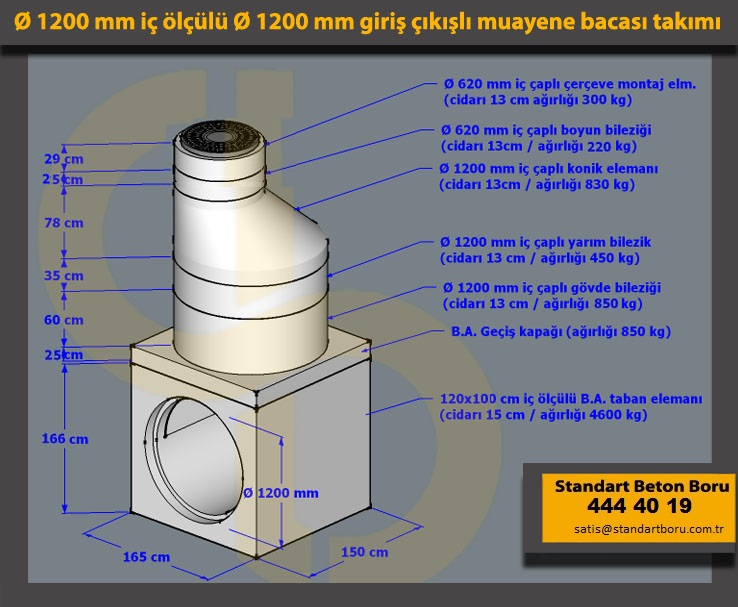

05 / GİRİŞ–ÇIKIŞ Ø 1200 mm

Ø 1200 mm iç çaplı muayene bacası

1200 mm giriş-çıkışlı modelin taban, gövde ve bağlantı bilgileri.

Ø 1200 mm iç çaplı muayene bacası, Ø 1200 mm giriş çıkışlı takım ölçüleri ve parça bilgileri
Ø 1200 mm giriş–çıkışlı takım · Ayrıntıları incelemek için görsele dokunun.

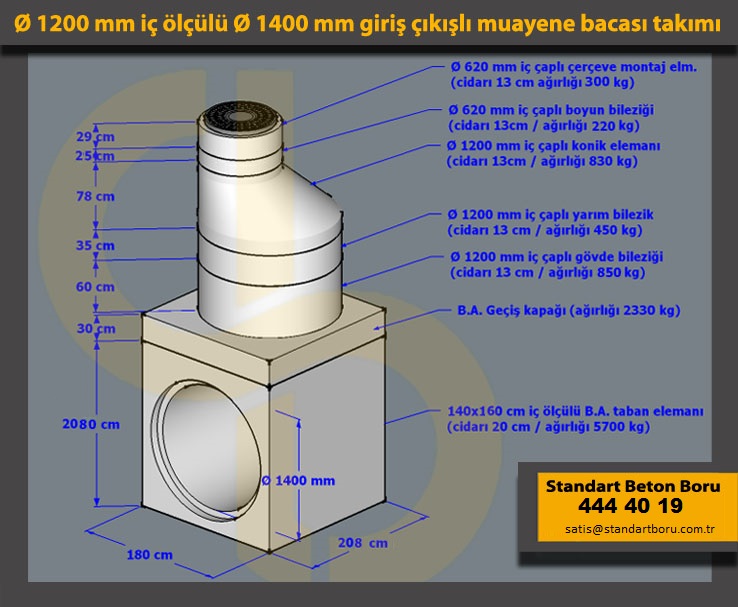

06 / GİRİŞ–ÇIKIŞ Ø 1400 mm

Ø 1200 mm iç çaplı muayene bacası

1400 mm giriş-çıkışlı taban elemanı ve üst baca takımının teknik görünüşü.

Ø 1200 mm iç çaplı muayene bacası, Ø 1400 mm giriş çıkışlı takım ölçüleri ve parça bilgileri
Ø 1400 mm giriş–çıkışlı takım · Ayrıntıları incelemek için görsele dokunun.
07 / GİRİŞ–ÇIKIŞ Ø 1600 mm

Ø 1200 mm iç çaplı muayene bacası

1600 mm giriş-çıkışlı taban elemanı ve üst baca takımının teknik görünüşü.

Ø 1200 mm iç çaplı muayene bacası, Ø 1600 mm giriş çıkışlı takım ölçüleri ve parça bilgileri
Ø 1600 mm giriş–çıkışlı takım · Ayrıntıları incelemek için görsele dokunun.

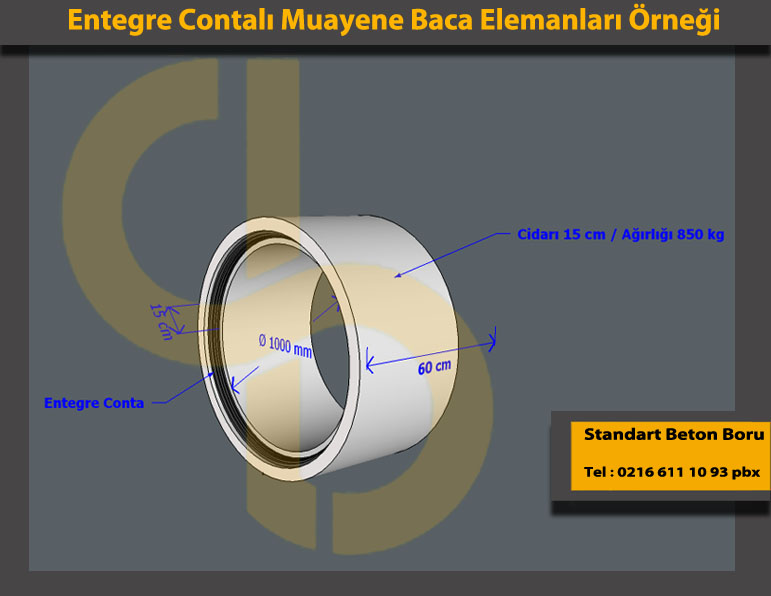

Entegre contalı muayene bacası bileziği

Entegre contalı bilezik örneğini aşağıda inceleyebilirsiniz. Birleşim ve sızdırmazlık detayları, kullanılacak baca sistemi ve proje gereksinimleriyle birlikte değerlendirilir.

Entegre contalı muayene bacası bileziği örneği

Muayene bacası ve menhol bilgileri

Muayene bacaları, altyapı hatlarında kontrol ve bakım erişimi sağlayan elemanlardan oluşur. Taban, bilezik, konik ve kapak düzeni; hat bağlantıları ve proje yüksekliğiyle birlikte değerlendirilir.

Teklif için iç ölçü, toplam yükseklik, giriş ve çıkış borularının çapları, bağlantı yönleri, adet ve teslimat yerini paylaşın. Sayfadaki takım çizimleri ürünleri karşılaştırmanıza yardımcı olur.
